Первый блин оказался не совсем комом - плата получилась вполне пригодная и с первого раза.

Благодаря тому, что заимел я наконец ламинатор для изготовления плат по методу ЛУТ, качество самопальных образов плат у меня резко повысилось, да и сам процесс упростился. И рискнул я наконец выйти на новый уровень самосознания, и сделать полноценную двустороннюю плату в домашних, так сказать, условиях.

Не скажу, что прилагал к этому особые усилия:

• Взял первый попавшийся кусок двустороннего текстолита с кривыми краями (единственное условие - толщина 1.5мм)
• Распечатал шаблон на бумаге для струйников Lomond (130г/м²) под два экземпляра платы (итого четыре изображения на листе)
• Понял что зазор между шаблонами сторон надо было делать не полтора миллиметра а побольше, но перепечатывать было лень
• Ну и наконец, кое как прицелившись и согнув шаблон пополам, одел его на текстолит и сунул в домну в ламинатор. Четыре прохода, и вроде как заготовка готова к отмачиванию.
• Закинул заготовку в раковину с тёплой водой, попил чаю, ободрал верхний слой бумаги и ещё подержал в воде.
• Обкатал пальцами остатки бумаги и пошоркал зубной щёткой. Кстати, при переносе шаблона на текстолит с помощью утюга я постоянно сталкивался с тем, что между дорожек остаётся глянцевый слой, при использовании ламинатора такого не происходит. Видимо утюгом я перманентно перегревал и передавливал заготовку.
• Ну и наконец по опорным меткам просверлил пару дырок, что бы поглядеть на сколько миллиметров я промазал. Оказалось, что расхождение максимум на треть миллиметра и продукт вполне пригоден к травле.

Травлю я в подогретом (в микроволновке ;-) растворе хлорного железа. По времени это занимает минут 15-20 с переодическим помешиванием раствора.

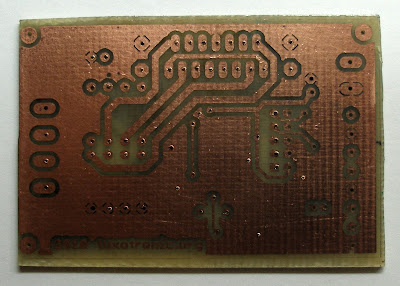

После очистки и сверловки:

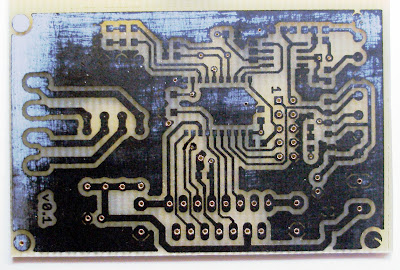

На фотографии ниже виден сдвиг слоёв:

Ещё фотографии.
